आधुनिक सीलेंट पैकेजिंग में, 260Ml/280Ml/300Ml के लिए 4-कैविटी सिलिकॉन सीलेंट प्रोडक्शन कार्ट्रिज मोल्ड, जिसमें हॉट/कोल्ड रनर टेक्नोलॉजी शामिल है, उच्च आउटपुट, आयामी परिशुद्धता और कार्ट्रिज आकारों में लचीलापन चाहने वाले निर्माताओं के लिए एक मुख्य समाधान बन गया है। इस प्रकार का साँचा विशेष रूप से सिलिकॉन, ऐक्रेलिक, पॉलीयुरेथेन और अन्य निर्माण और औद्योगिक सीलेंट के लिए उपयोग किए जाने वाले मानक सीलेंट कारतूस के प्लास्टिक इंजेक्शन उत्पादन के लिए इंजीनियर किया गया है।

इसके मूल में, यह साँचा एक एकल साँचे के आधार में चार गुहाओं को एकीकृत करता है, जो एक अनुकूलित धावक प्रणाली के साथ जोड़ा जाता है जो गर्म धावक, ठंडे धावक, या संयुक्त गर्म/ठंडे धावक विन्यास में काम कर सकता है। परिणाम एक कुशल, लागत प्रभावी उत्पादन प्रणाली है जो न्यूनतम बदलाव और सुसंगत भाग गुणवत्ता के साथ 260 मिलीलीटर, 280 मिलीलीटर और 300 मिलीलीटर कार्ट्रिज वॉल्यूम का समर्थन करती है।

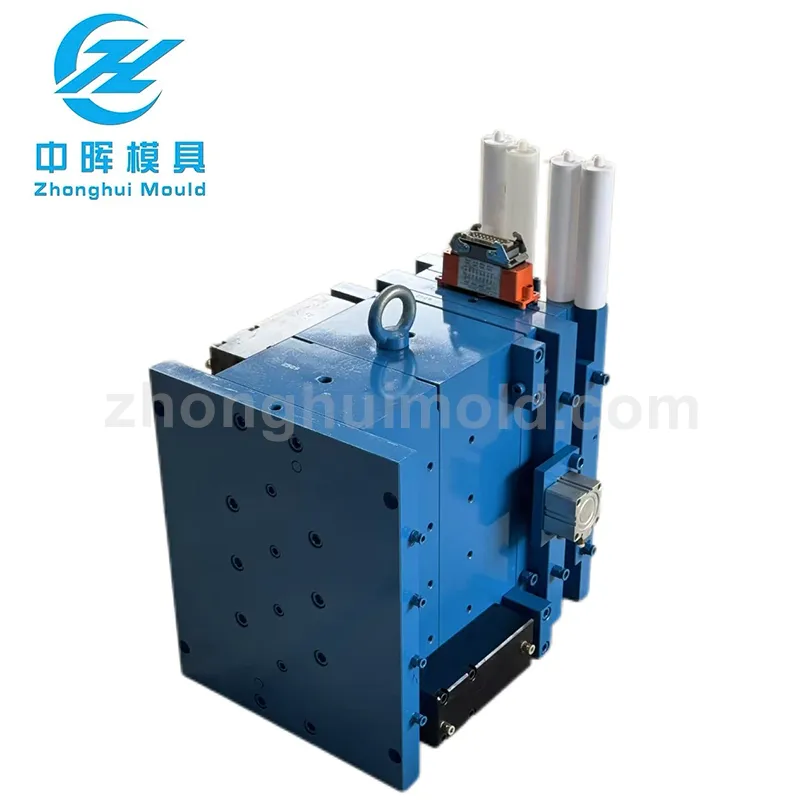

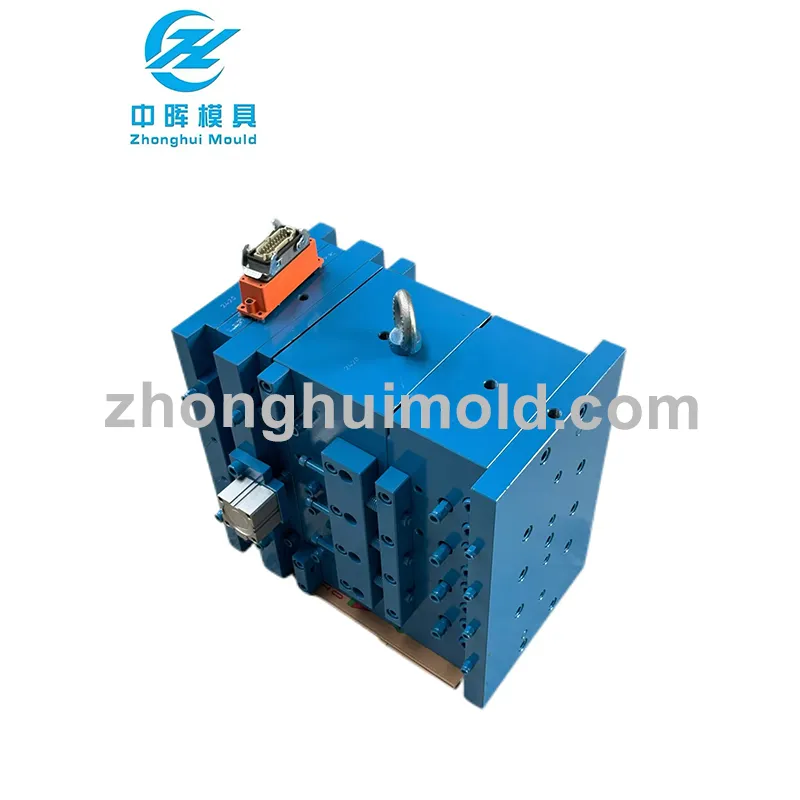

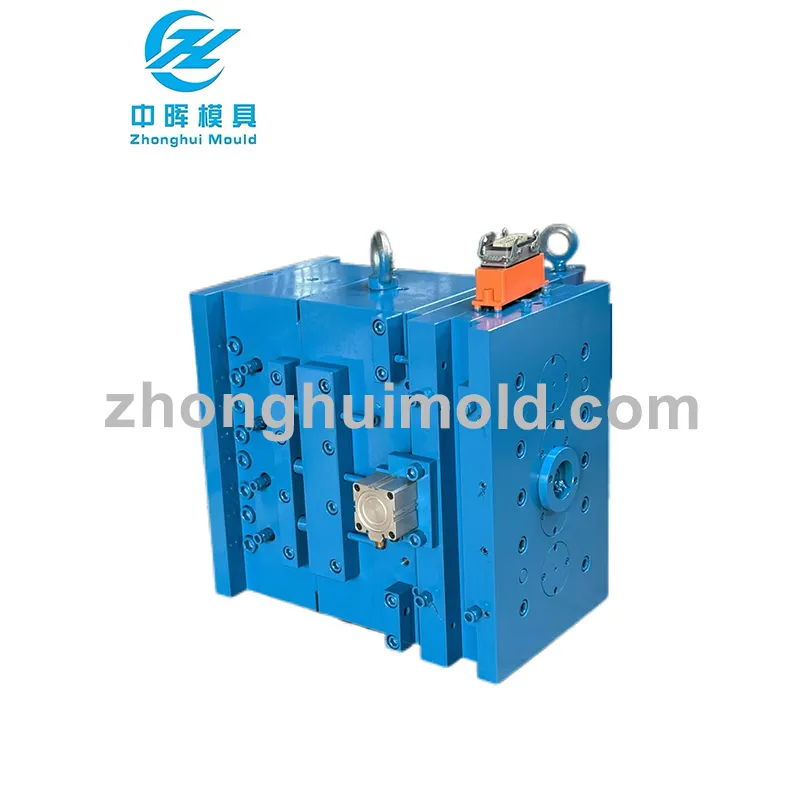

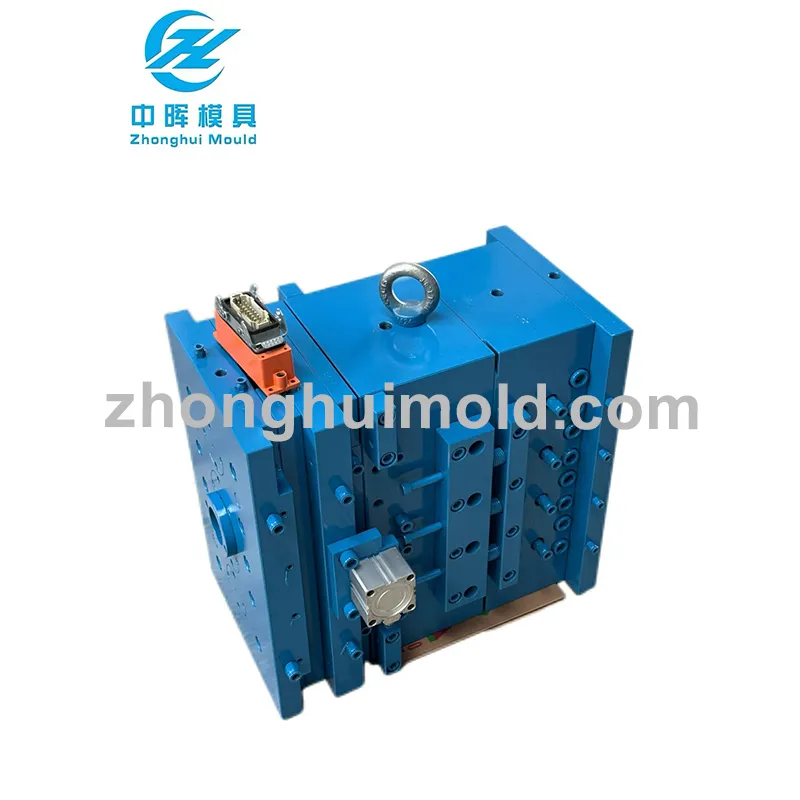

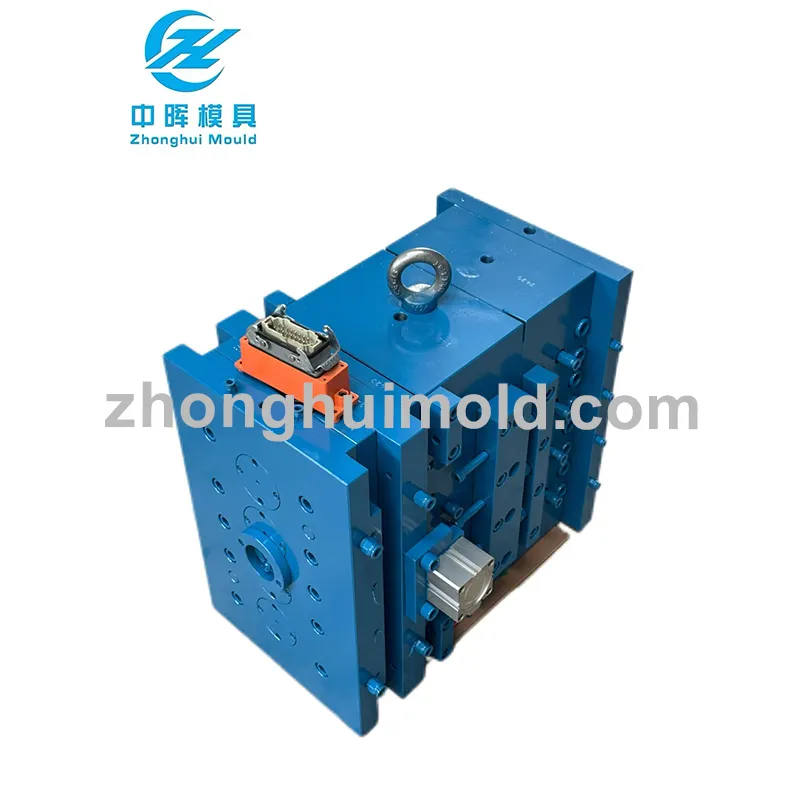

4-कैविटी मोल्ड का संरचनात्मक डिज़ाइन

260Ml/280Ml/300Ml के लिए 4-कैविटी सिलिकॉन सीलेंट उत्पादन कार्ट्रिज मोल्ड जिसमें हॉट/कोल्ड रनर तकनीक होती है, आमतौर पर इसमें शामिल होते हैं:

1. मोल्ड बेस और प्लेट्स
  - चार समान गुहाओं को सहारा देने के लिए डिज़ाइन की गई स्थिर और गतिशील प्लेटें।
  - लंबे समय तक सेवा जीवन और बार-बार साइकिल चलाने से पहनने के प्रतिरोध के लिए उच्च शक्ति वाला टूल स्टील।
  - सही कैविटी मेटिंग और समान बिदाई लाइनों को सुनिश्चित करने के लिए गाइड पिलर और झाड़ियों का उपयोग करके सटीक संरेखण।

2. चार कारतूस गुहाएँ
  - प्रत्येक गुहा एक मानक सीलेंट कार्ट्रिज की पूरी ज्यामिति को दोहराती है: पतला बेलनाकार शरीर, कंधे, नोजल इंटरफ़ेस क्षेत्र और निचला भाग।
  - सामग्री की बचत के साथ यांत्रिक शक्ति को संतुलित करने के लिए दीवार की मोटाई को सावधानीपूर्वक नियंत्रित किया जाता है।
  - मानक कॉकिंग गन के साथ बाहरी फिट को संगत रखते हुए समग्र ऊंचाई या आंतरिक आयामों को बदलकर विभिन्न नाममात्र क्षमताओं (260 मिलीलीटर, 280 मिलीलीटर, 300 मिलीलीटर) का समर्थन करने के लिए ज्यामिति को थोड़ा अनुकूलित किया जा सकता है।

3. कोर और कैविटी इंसर्ट
  - वियोज्य कोर और कैविटी इंसर्ट तेजी से रखरखाव और आकार संशोधन का समर्थन करते हैं।
  - न्यूनतम डाउनटाइम के साथ एक कार्ट्रिज वॉल्यूम से दूसरे में स्विच करने के लिए इंसर्ट की अदला-बदली की जा सकती है।
  - महत्वपूर्ण पतली दीवार वाले क्षेत्रों के आसपास तापमान को नियंत्रित करने के लिए कूलिंग चैनल को इन्सर्ट में एकीकृत किया गया है।

4. इजेक्शन प्रणाली
  - सटीक कार्ट्रिज डिज़ाइन के आधार पर इजेक्टर पिन, स्ट्रिपर प्लेट या स्लीव इजेक्शन लगाया जा सकता है।
  - नए ढाले गए कारतूसों के विरूपण या टूटने से बचने के लिए इजेक्शन बल को समान रूप से वितरित किया जाना चाहिए।
  - सतह के निशानों को रोकने के लिए चिकना निष्कासन आवश्यक है जो लेबल आसंजन या मुद्रण को प्रभावित कर सकता है।

हॉट/कोल्ड रनर टेक्नोलॉजी की व्याख्या

हॉट/कोल्ड रनर टेक्नोलॉजी की विशेषता वाले 260 एमएल/280 एमएल/300 एमएल के लिए 4-कैविटी सिलिकॉन सीलेंट प्रोडक्शन कार्ट्रिज मोल्ड की एक परिभाषित विशेषता इसकी उच्च इंजीनियर रनर प्रणाली है। लक्ष्य पिघले हुए प्लास्टिक को नियंत्रित तरीके से चार गुहाओं में पहुंचाना, अपशिष्ट को कम करना और एक समान भराव सुनिश्चित करना है।

1. हॉट रनर सेक्शन
  - प्लास्टिक को गेट क्षेत्र तक पिघलाए रखने के लिए गर्म मैनिफोल्ड और नोजल का उपयोग करता है।
  - सामग्री की बर्बादी को कम करते हुए, कोल्ड रनर्स को महत्वपूर्ण रूप से कम या समाप्त कर देता है।
  - अधिक स्थिर इंजेक्शन स्थितियों, लगातार पिघले तापमान और तेज़ चक्र समय की अनुमति देता है।

2. कोल्ड रनर सेक्शन
  - पारंपरिक धावक प्रणाली जो भाग के साथ ठंडा और ठोस हो जाती है, फिर बाहर निकाल दी जाती है और या तो पुनर्नवीनीकरण किया जाता है या त्याग दिया जाता है।
  - सरल, विश्वसनीय और प्रारंभिक निवेश लागत में कम।
  - हाइब्रिड लेआउट में, कोल्ड रनर उप-मैनिफोल्ड्स को खिला सकते हैं जबकि हॉट टिप्स सामग्री को सीधे कैविटी में पहुंचाते हैं।

3. हाइब्रिड हॉट/कोल्ड रनर कॉन्फ़िगरेशन
  जब किसी सांचे को "गर्म/ठंडा धावक प्रौद्योगिकी की विशेषता" के रूप में वर्णित किया जाता है, तो इसका आमतौर पर मतलब होता है:
  - एक मुख्य हॉट मैनिफोल्ड पिघल को वितरित करता है, जिसमें छोटे ठंडे धावक अलग-अलग गुहाओं से जुड़ते हैं, या
  - कुछ भाग क्षेत्र हॉट टिप का उपयोग करते हैं जबकि अन्य कम महत्वपूर्ण क्षेत्र कोल्ड रनर का उपयोग करते हैं।
  यह हाइब्रिड दृष्टिकोण सक्षम बनाता है:
  - चार गुहाओं के बीच भरण संतुलन पर बेहतर नियंत्रण।
  - पूरी तरह से गर्म प्रणाली की तुलना में सरलीकृत रखरखाव।
  - पूरी तरह से ठंडी प्रणाली की तुलना में सामग्री की बचत।

4. संतुलन और प्रवाह नियंत्रण
  - सभी चार गुहाओं में समान दबाव और प्रवाह सुनिश्चित करने के लिए धावक प्रणाली लंबाई और क्रॉस-सेक्शन में संतुलित है।
  - फ्लो सिमुलेशन का उपयोग अक्सर गेट स्थान, गेट आकार और रनर ज्यामिति को अनुकूलित करने के लिए किया जाता है।
  - सभी कार्ट्रिज में समान दीवार की मोटाई और वजन बनाए रखने के लिए लगातार कैविटी भरना आवश्यक है।

260 मिली, 280 मिली और 300 मिली कार्ट्रिज के साथ संगतता

हॉट/कोल्ड रनर टेक्नोलॉजी की विशेषता वाले 260 एमएल/280 एमएल/300 एमएल के लिए 4-कैविटी सिलिकॉन सीलेंट उत्पादन कार्ट्रिज मोल्ड जानबूझकर क्षमता लचीलेपन के लिए डिज़ाइन किया गया है:

1. मॉड्यूलर ऊँचाई और आयतन
  - मानक कारतूसों का बाहरी आकार काफी समान होता है; क्षमता मुख्य रूप से लंबाई और आंतरिक आयतन का एक कार्य है।
  - अलग-अलग लंबाई के विनिमेय कोर इंसर्ट का उपयोग करके, एक ही मोल्ड बेस 260 मिलीलीटर, 280 मिलीलीटर या 300 मिलीलीटर कारतूस का उत्पादन कर सकता है।
  - प्रत्येक आकार के लिए प्रक्रिया मापदंडों (इंजेक्शन समय, पैकिंग दबाव, शीतलन समय) के केवल न्यूनतम समायोजन की आवश्यकता हो सकती है।

2. एप्लीकेशन टूल्स के लिए यूनिवर्सल फिट
  - बाहरी व्यास, नोजल इंटरफ़ेस और फ़्लैंज ज्यामिति को उद्योग मानदंडों के भीतर रखा गया है।
  - यह सुनिश्चित करता है कि उत्पादित कारतूस मानक कॉकिंग गन और स्वचालित वितरण प्रणालियों में फिट होंगे।
  - कार्य स्थल पर या कारखाने के वातावरण में विश्वसनीय सीलेंट एक्सट्रूज़न के लिए आयामी स्थिरता महत्वपूर्ण है।

3. सामग्री बहुमुखी प्रतिभा
  - मोल्ड पॉलीप्रोपाइलीन (पीपी), पॉलीइथाइलीन (पीई), या सीलेंट पैकेजिंग के लिए उपयोग किए जाने वाले अन्य उपयुक्त थर्मोप्लास्टिक्स जैसी सामग्रियों को संसाधित कर सकता है।
  - रनर और गेट डिज़ाइन सामग्री में विभिन्न पिघल सूचकांक, संकोचन दर और शीतलन व्यवहार को समायोजित करते हैं।

उत्पादन क्षमता और चक्र समय

260 एमएल/280 एमएल/300 एमएल के लिए 4-कैविटी सिलिकॉन सीलेंट उत्पादन कार्ट्रिज मोल्ड जिसमें हॉट/कोल्ड रनर टेक्नोलॉजी शामिल है, उच्च मात्रा, लागत-कुशल विनिर्माण पर केंद्रित है:

1. मल्टी-कैविटी एडवांटेज
  - प्रति शॉट चार कारतूस का उत्पादन किया जाता है, जो सिंगल या डुअल-कैविटी टूलींग की तुलना में सीधे आउटपुट बढ़ाता है।
  - 4-गुहा कॉन्फ़िगरेशन उत्पादकता और प्रबंधनीय मोल्ड आकार के बीच संतुलन प्रदान करता है, जो स्थिर प्रसंस्करण मापदंडों और आसान हैंडलिंग को बनाए रखने में मदद करता है।

2. चक्र समय अनुकूलन
  - पतली बेलनाकार दीवारों के चारों ओर एकीकृत शीतलन चैनल वॉरपेज बनाए बिना शीतलन समय को कम करते हैं।
  - हॉट रनर अनुभाग उस सामग्री के द्रव्यमान को कम करते हैं जिसे प्रत्येक चक्र में ठंडा और ठोस होना चाहिए, जिससे छोटे समग्र चक्रों का समर्थन किया जा सके।
  - अनुकूलित प्रक्रिया सेटिंग्स के साथ, विनिर्माण लगातार चक्र समय प्राप्त कर सकता है जो उच्च मात्रा में उत्पादन मांगों को पूरा करता है।

3. सामग्री की बचत और स्क्रैप में कमी
  - हॉट रनर तकनीक का उपयोग पारंपरिक कोल्ड रनर से जुड़े स्क्रैप उत्पादन को नाटकीय रूप से कम करता है।
  - हाइब्रिड सिस्टम सावधानीपूर्वक डिज़ाइन किए गए हैं ताकि शेष कोल्ड रनर सेगमेंट न्यूनतम हों और उत्पाद की गुणवत्ता आवश्यकताओं के अनुकूल होने पर उन्हें फिर से पीसना आसान हो।
  - कम अपशिष्ट सीधे प्रति कारतूस कम सामग्री लागत में तब्दील हो जाता है।

गुणवत्ता और आयामी नियंत्रण

विश्वसनीय सीलेंट कार्ट्रिज के उत्पादन के लिए केवल मात्रा से अधिक की आवश्यकता होती है; यह सुसंगत ज्यामिति और यांत्रिक प्रदर्शन पर निर्भर करता है। हॉट/कोल्ड रनर टेक्नोलॉजी की विशेषता वाले 260 एमएल/280 एमएल/300 एमएल के लिए 4-कैविटी सिलिकॉन सीलेंट प्रोडक्शन कार्ट्रिज मोल्ड को इन लक्ष्यों को ध्यान में रखकर बनाया गया है:

1. आयामी स्थिरता
  - सटीक क्षमता सुनिश्चित करने के लिए आंतरिक व्यास पर सख्त सहनशीलता नियंत्रण।
  - विरूपण के बिना भरने, परिवहन और उपयोग का सामना करने के लिए लगातार दीवार की मोटाई।
  - शरीर, कंधे और नोजल इंटरफ़ेस के बीच संरेखण सटीकता, रिसाव-मुक्त संचालन की गारंटी।

2. सतही फिनिश
  - कैविटी सतहों को उचित स्तर पर पॉलिश किया जाता है ताकि कार्ट्रिज में लेबलिंग या प्रिंटिंग के लिए चिकनी बाहरी सतह हो।
  - चिपचिपे सीलेंट को आसानी से खाली करने और सामग्री के अवशेषों को कम करने के लिए आंतरिक सतहों को अक्सर तैयार किया जाता है।

3. यांत्रिक शक्ति
  - डिज़ाइन स्टैकिंग लोड, शिपिंग तनाव और कॉकिंग गन प्रेशर को ध्यान में रखता है।
  - अत्यधिक वजन या सामग्री लागत जोड़े बिना, जहां आवश्यक हो वहां प्रबलित अनुभाग जोड़े जाते हैं।

4. प्रक्रिया की निगरानी
  - मोल्ड में तापमान सेंसर और, उन्नत सेटअप में, कैविटी प्रेशर सेंसर शामिल हो सकते हैं।
  - ये निगरानी उपकरण एक स्थिर प्रक्रिया विंडो बनाए रखने में मदद करते हैं और उन विचलनों का शीघ्र पता लगाने में सहायता करते हैं जो कारतूस की गुणवत्ता से समझौता कर सकते हैं।

परिचालन लचीलापन और रखरखाव

वास्तविक दुनिया के उत्पादन में, अपटाइम और रखरखाव में आसानी महत्वपूर्ण है। 260Ml/280Ml/300Ml के लिए 4-कैविटी सिलिकॉन सीलेंट प्रोडक्शन कार्ट्रिज मोल्ड जिसमें हॉट/कोल्ड रनर टेक्नोलॉजी शामिल है, को समर्थन के लिए कॉन्फ़िगर किया गया है:

1. परिवर्तन में आसानी
  - 260 मिली, 280 मिली और 300 मिली के बीच शिफ्ट करने के लिए कोर इंसर्ट का त्वरित प्रतिस्थापन।
  - मॉड्यूलर रनर घटक जिन्हें मोल्ड को पूरी तरह से नष्ट किए बिना सर्विस किया जा सकता है या बदला जा सकता है।

2. रखरखाव पहुंच
  - गेट, हॉट नोजल और कूलिंग चैनलों की सफाई के लिए रणनीतिक रूप से रखे गए पहुंच बिंदु।
  - घिसाव-ग्रस्त घटक, जैसे गेट इंसर्ट और इजेक्टर पिन, सीधे प्रतिस्थापन के लिए डिज़ाइन किए गए हैं।

3. विस्तारित सेवा जीवन
  - कठोर उपकरण स्टील और सतह उपचार का उपयोग जहां घर्षण या संक्षारण अन्यथा मोल्ड जीवन को छोटा कर सकता है।
  - घर्षण को कम करने और गैलिंग या मिसलिग्न्मेंट के जोखिम को कम करने के लिए चलती घटकों की सावधानीपूर्वक इंजीनियरिंग।

अनुप्रयोग का दायरा और उद्योग उपयोग

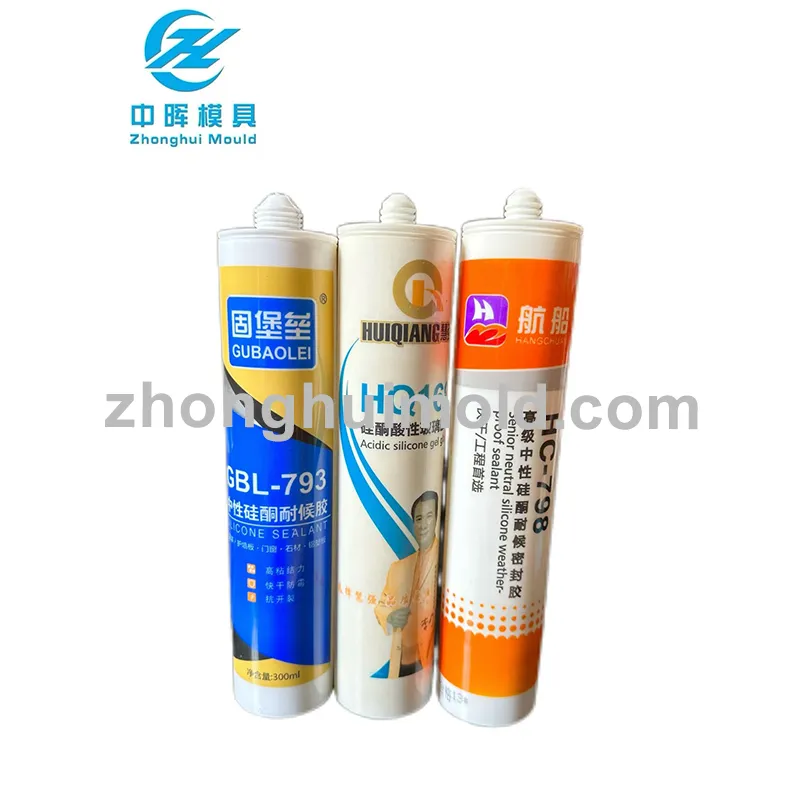

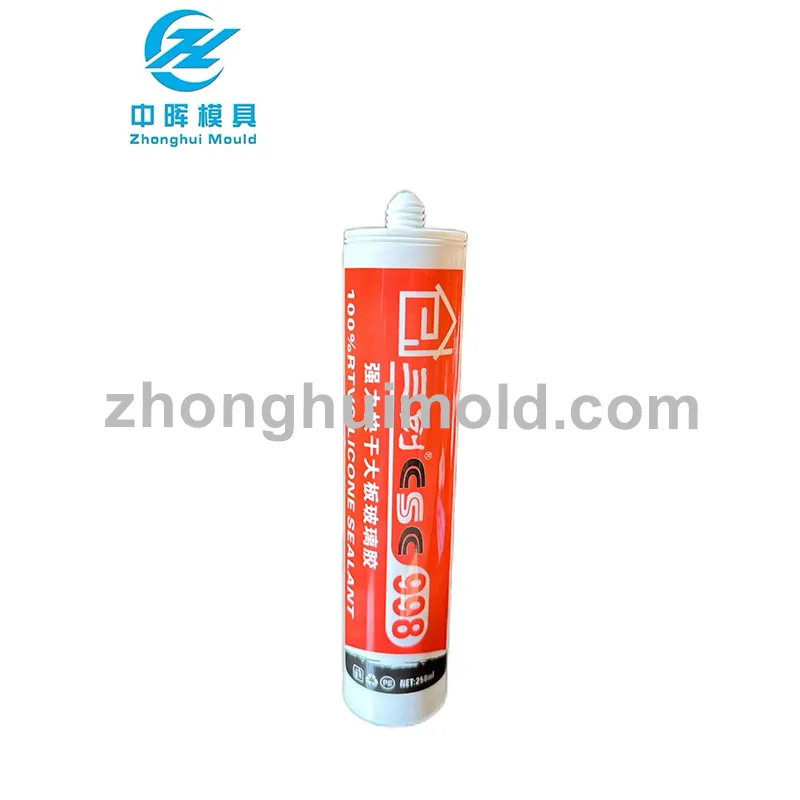

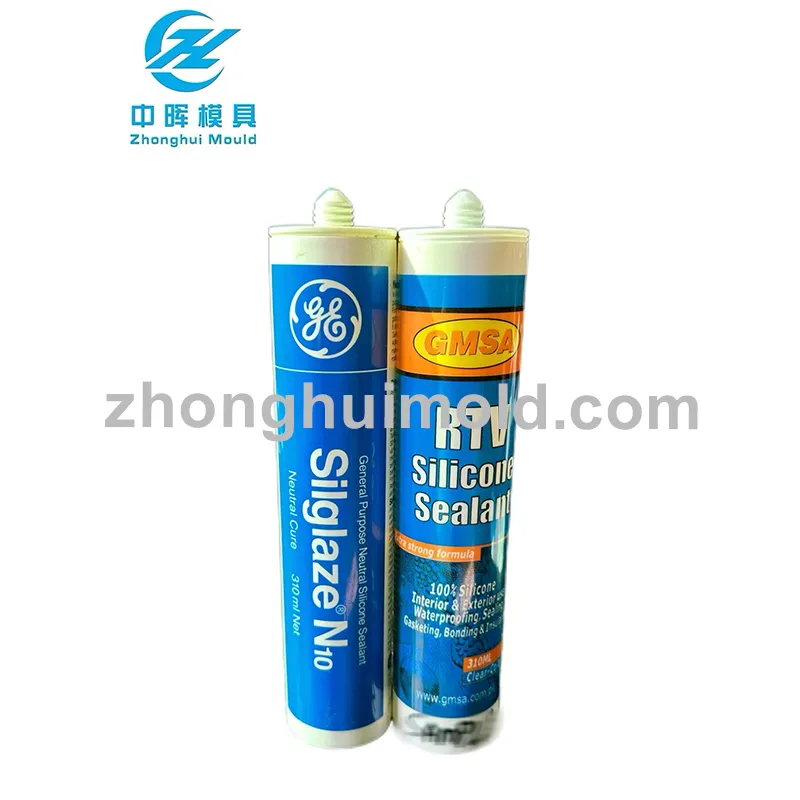

हॉट/कोल्ड रनर टेक्नोलॉजी वाले 260 एमएल/280 एमएल/300 एमएल के लिए 4-कैविटी सिलिकॉन सीलेंट प्रोडक्शन कार्ट्रिज मोल्ड द्वारा उत्पादित कार्ट्रिज का व्यापक रूप से उपयोग किया जाता है:

- निर्माण और भवन सीलिंग (खिड़कियां, दरवाजे, अग्रभाग)।
- आंतरिक परिष्करण (बाथरूम, रसोई, फर्श जोड़)।
- औद्योगिक असेंबली (ऑटोमोटिव, उपकरण निर्माण, ग्लेज़िंग)।
- DIY और पेशेवर मरम्मत बाज़ार।

क्योंकि मोल्ड लचीले ढंग से विभिन्न क्षमताओं का उत्पादन कर सकता है, निर्माता कई पूरी तरह से अलग-अलग मोल्ड सेटों में निवेश किए बिना क्षेत्रीय प्राथमिकताओं या विशिष्ट अंतिम-उपयोग आवश्यकताओं के लिए उत्पाद लाइनों को तैयार कर सकते हैं।

सारांश

260 एमएल/280 एमएल/300 एमएल के लिए 4-कैविटी सिलिकॉन सीलेंट प्रोडक्शन कार्ट्रिज मोल्ड, जिसमें हॉट/कोल्ड रनर टेक्नोलॉजी है, कुशल, स्थिर और लचीला कार्ट्रिज उत्पादन देने के लिए उन्नत रनर डिजाइन के साथ मल्टी-कैविटी उत्पादकता को जोड़ती है। मॉड्यूलर वॉल्यूम विकल्प, हाइब्रिड हॉट/कोल्ड रनर सिस्टम, अनुकूलित कूलिंग और मजबूत मैकेनिकल डिजाइन को एकीकृत करके, यह मोल्ड प्रकार सीलेंट अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए विश्वसनीय, आयामी सुसंगत कारतूस के उच्च-मात्रा निर्माण का समर्थन करता है।
